송전 선로의 4정수의 의미-저항,인덕턴스,컨덕턴스,정전용량 (전력공학)

송전 선로의 4정수의 의미-저항,인덕턴스,컨덕턴스,정전용량

1. 저항 (Resistance, R)

의미
저항은 송전 선로가 전류의 흐름에 대해 제공하는 물리적 저항을 의미합니다. 이는 전선의 재료, 길이, 단면적에 따라 결정됩니다.



역할

• 전력 손실: 저항이 클수록 송전 과정에서의 전력 손실이 증가합니다. 이는 전선에서 발생하는 열 손실로 나타납니다.
• 전압 강하: 전선의 저항으로 인해 송전 선로를 따라 전압이 감소합니다. 이로 인해 송전 효율이 낮아질 수 있습니다.



특징

• 단위: 옴 (Ω)
• 영향 요소: 전선의 길이, 단면적, 재료의 전기적 특성



2. 인덕턴스 (Inductance, L)

의미
인덕턴스는 송전 선로가 전류의 변화에 대해 생성하는 자기장을 나타냅니다. 이는 전선의 길이와 배치에 따라 결정됩니다.



역할

• 전압과 전류의 위상차: 인덕턴스는 전압과 전류 사이에 위상차를 발생시킵니다. 이는 교류 전송에서 중요한 요소입니다.
• 전류 변화 저항: 인덕턴스가 클수록 전류의 변화에 저항하는 성질이 강해집니다.



특징

• 단위: 헨리 (H)
• 영향 요소: 전선의 길이, 형상, 주변 환경



3. 컨덕턴스 (Conductance, G)

의미
컨덕턴스는 송전 선로의 전도성을 나타내며, 전선이 전류를 얼마나 잘 전달하는지를 의미합니다. 이는 주로 선로의 절연 특성에 따라 결정됩니다.



역할

• 전력 손실: 높은 컨덕턴스는 누설 전류가 발생할 수 있으며, 이는 전력 손실로 이어질 수 있습니다.
• 절연 성능: 전선의 절연체와 관련된 특성으로, 절연 성능의 평가에 사용됩니다.



특징

• 단위: 시멘스 (S)
• 영향 요소: 절연체의 품질, 선로의 환경적 요인



4. 정전용량 (Capacitance, C)

의미
정전용량은 송전 선로가 전선 간에 전기적 차이를 유지하는 능력을 나타냅니다. 이는 전선 간의 거리와 절연체의 특성에 따라 결정됩니다.



역할

• 전압 유지: 정전용량이 크면, 전압이 시간에 따라 변동할 수 있습니다. 이는 송전 선로의 전압 유지에 영향을 미칩니다.
• 전력 전송: 정전용량은 교류 송전에서 전력 전송에 중요한 역할을 합니다.



특징

• 단위: 패럿 (F)
• 영향 요소: 전선 간의 거리, 절연체의 두께, 절연체의 물리적 특성

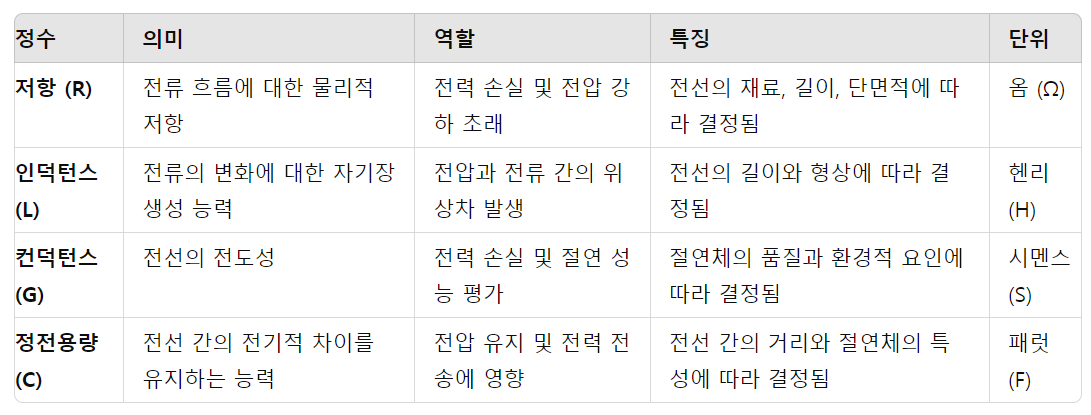

요약

• 저항 (Resistance, R): 전류 흐름에 대한 물리적 저항을 나타내며, 전력 손실과 전압 강하를 초래합니다.
• 인덕턴스 (Inductance, L): 전류 변화에 대한 자기장 생성 능력을 나타내며, 전압과 전류 간의 위상차를 발생시킵니다.
• 컨덕턴스 (Conductance, G): 전도성을 나타내며, 전선의 절연 성능과 관련된 특성입니다.
• 정전용량 (Capacitance, C): 전선 간의 전기적 차이를 유지하는 능력을 나타내며, 전압 유지에 영향을 미칩니다.
